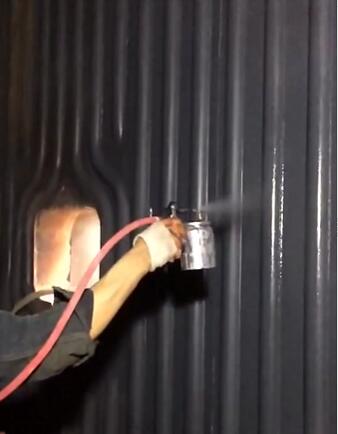

1 噴涂應在基體噴砂后盡快進行，在噴涂過程中，基體表面應一直保持清潔、干燥，待噴涂的時間應根據當時的情況應盡可能短，最長不超過4小時。

2 若噴涂時發現外觀有明顯的缺陷，應立即停止噴涂，對于缺陷部位必須重新進行噴砂預處理；若發現水冷壁管有明顯的缺陷，應立即停止噴涂并通報招標方，待水冷壁管缺陷處理合格后，重新噴砂預處理。鍋爐噴涂要求

3 噴涂過程中應控制基材溫度，防止水冷壁管基材組織發生變化和產生不良影響（如熱裂紋等）。

4 鍋爐噴涂工藝應避免涂層開裂和剝落，其噴涂工藝應使涂層與基材在界面處形成冶金結合結構，保證涂層具有非常好的結合強度。

5 為保證噴涂施工質量，除個別異形部位外(需招標方確認)，必須采用自動噴涂線進行噴涂。

6噴涂外觀應均勻一致，無氣孔或底材裸露的斑點，沒有未附著或附著不牢固的金屬熔融顆粒和影響噴涂使用壽命及應用的一切缺陷。

7 涂層性能保證值：

孔隙率＜1.0％；

    涂層結合強度    ≥60.5Mpa（65MPa）

    涂層硬度      ≥HV1015(相當于HRC70以上)

涂層厚度600μm以上；

氧化率在5～15%范圍內；

外觀質量：涂層表面致密均勻，不允許起皮鼓泡、大熔滴、裂紋、掉塊及其它影響涂層使用的缺陷。

涂層有效保護保證期≥2年。
